Ford Focus: Widok ogólny obszaru pod pokrywą komory silnika - 1,6 l EcoBoost SCTi (Sigma)

Ford Focus –> Przeglądy okresowe i obsługa –> Widok ogólny obszaru pod pokrywą komory silnika - 1,6 l EcoBoost SCTi (Sigma)

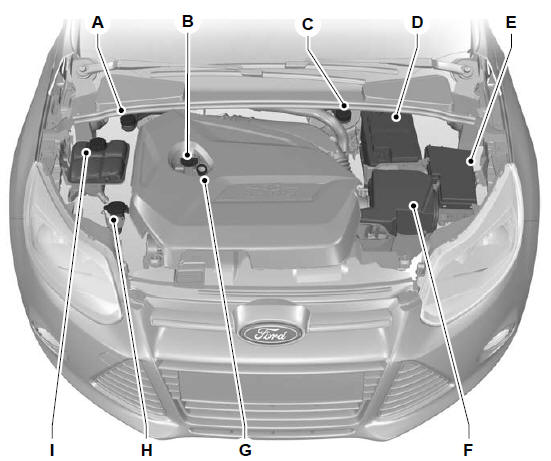

Widok ogólny obszaru pod pokrywą komory silnika - 1,6 l EcoBoost SCTi


  1. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z prawej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego.
  2. Korek wlewu oleju1. Patrz B Sprawdzenie oleju silnikowego.
  3. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z lewej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego.
  4. Akumulator. Patrz Akumulator pojazdu.
  5.  Skrzynka bezpieczników komory silnika Patrz Bezpieczniki.
  6.  Filtr powietrza. Nie wymaga obsługi.
  7.  Miarka poziomu oleju1. Patrz Sprawdzenie oleju silnikowego.
  8. Zbiornik płynu spryskiwaczy. Patrz Sprawdzenie płynu do spryskiwaczy.
  9. Zbiornik płynu chłodzącego silnik. Patrz Sprawdzenie płynu chłodzącego silnik.

1) Dla ułatwienia identyfikacji korki i zakrętki zbiorników płynów oraz miarka poziomu oleju silnikowego są oznaczone kolorem.
