OSTRZEŻENIE |
Układ pomocy przy parkowaniu nie zwalnia kierowcy z obowiązku zachowania ostrożności podczas wykonywania manewrów. |
Włączanie i wyłączanie pomocy przy parkowaniu
Układ pomocy przy parkowaniu jest domyślnie wyłączony. Aby włączyć układ pomocy przy parkowaniu, wybierz bieg wsteczny lub naciśnij przełącznik na tablicy rozdzielczej. Umiejscowienie elementów: Patrz Krótkie wprowadzenie.
Lampka w przełączniku zapala się, gdy układ pomocy przy parkowaniu jest włączony.
Aby wyłączyć, naciśnij przycisk ponownie.
Wykonywanie manewrów z układem pomocy przy parkowaniu
Jeśli w odległości ok. 150 cm za tylnym zderzakiem, ok. 80 cm przed przednim zderzakiem lub ok. 50 cm z boku znajduje się przeszkoda, słychać przerywany sygnał dźwiękowy. Zmniejszanie odległości powoduje zwiększenie częstotliwości sygnału. Przy odległości między przednim lub tylnym zderzakiem a przeszkodą mniejszej niż 30 cm sygnał dźwiękowy zmienia się w sygnał ciągły.
Wskazówka: W pojazdach wyposażonych w hak holowniczy zamontowany i zatwierdzony przez firmę Ford ciągły sygnał dźwiękowy włączy się przy odległości 45 cm między tylnym zderzakiem a przeszkodą.

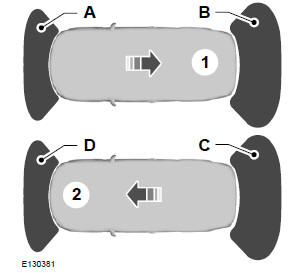

Jeżeli przeszkody znajdują się w odległości mniejszej niż 30 cm od przedniego i tylnego zderzaka, słychać naprzemienny sygnał dźwiękowy z przodu i z tyłu.
W miarę jak odległość zmniejsza się, wskaźnik przesuwa się w stronę pojazdu.
Wskazówka: Jeśli wskazana zostanie usterka, układ wyłączy się. Układ powinien zostać sprawdzony przez właściwie wyszkolonego mechanika.
Symbol przyczepy oznacza, że do pojazdu podłączona jest przyczepa, a czujniki tylne są wyłączone.
Korzystanie z pomocy przy parkowaniu - Pojazdy wyposażone w: Tylny układ
pomocy przy parkowaniu
Dane specyficzne dla pojazdu w zależności od typu silnika
Podane wartości zostały określone zgodnie z regułami i warunkami określonymi
przez przepisy prawne lub techniczne dotyczące określania danych
eksploatacyjnych
i technicznych samochodów.
Silnik 1,2 l/55 kW MPI
a) Wzniesienia do 12%
b) Wzniesienia ...
Ręczne odblokowanie dźwigni zmiany biegów
Rys. 55 Dźwignia zmiany biegów: ręczne odblokowanie z położenia P
W razie przerwy w zasilaniu, pod konsolą dźwigni zmiany biegów, z prawej
strony znajduje się zapadka do ręcznego odblokowania dźwigni Odblokowanie
dźwigni wymaga ...
Kamizelka odblaskowa
Rys. 125
Kamizelka odblaskowa
Kamizelka odblaskowa znajduje się w uchwycie pod fotelem kierowcy
" rys. 125.
UWAGA
Nie wkładać do uchwytu innych przedmiotów niż kamizelka odblaskowa, w
przeciwnym razie mogą one wypaść z uchwytu - istnieje ...
