Skoda Rapid A5: Wymiana żarówek reflektorów przeciwmgłowych

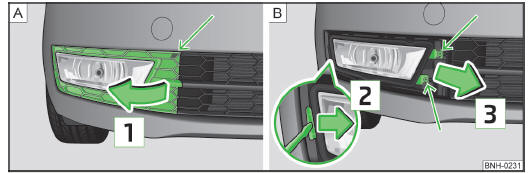

Rys. 153 Przedni zderzak: kratka ochronna / wymontowanie reflektora przeciwmgłowego

Rys. 154 Wymiana żarówki

Demontaż kratki ochronnej

•  Poluzować kratkę ochronną w miejscu oznaczonym strzałką " rys. 153 - A przy użyciu pałąka do ściągania kołpaków ", Zestaw narzędzi.
•  Kratkę ochronną zdjąć w kierunku strzałki 1 " rys. 153.

Wymiana żarówek reflektorów przeciwmgłowych

•  Wykręcić śruby oznaczone strzałkami " rys. 153 - B 1).
•  Odryglować bezpiecznik w kierunku strzałki 2 przy użyciu śrubokręta.
•  Ostrożnie zdjąć reflektor w kierunku strzałki 3 .
•  Wyciągnąć wtyczkę " rys. 154.
•  Cokół lampy obrócić w kierunku strzałki 4 " rys. 154 i wyciągnąć.
•  Cokół lampy z nową żarówką włożyć w reflektor i przekręcić w kierunku przeciwnym do kierunku strzałki 4 .
•  Włożyć wtyczkę.
•  Podczas ponownego montażu włożyć reflektor przeciwmgłowy w kierunku przeciwnym do wskazywanego przez strzałkę 3 " rys. 153 i dokręcić.
•  Włożyć kratkę ochronną i ostrożnie wcisnąć.

  Kratka ochronna musi być dobrze zamocowana.
