Toyota Auris: Układ monitorowania ciśnienia w ogumieniu (w niektórych wersjach)

Samochód ten wyposażony jest w układ monitorowania ciśnienia w ogumieniu, który na podstawie sygnałów z czujników w zaworach ostrzega o spadku ciśnienia w oponach, zanim dojdzie do poważniejszych zagrożeń.

Zamontowanie zaworów z czujnikami ciśnienia i przekaśnikami sygnału

Przy wymianie kół bądś opon należy zamontować zawory z czujnikami ciśnienia i przekaśnikami sygnału.

Nowy zawór z czujnikiem ciśnienia i przekaśnikiem sygnału wymaga zarejestrowania nowych kodów identyfikacyjnych w pamięci elektronicznej jednostki sterującej układu monitorowania ciśnienia w ogumieniu, a następnie układ wymaga kalibracji. Zarejestrowanie kodów identyfikacyjnych należy powierzyć autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi.

Kalibracja układu monitorowania ciśnienia w ogumieniu

Układ monitorowania ciśnienia w ogumieniu wymaga kalibracji w następujących sytuacjach:

• Po zamianie przednich i tylnych kół miejscami, gdy koła miały różne ciśnienie w ogumieniu
• Gdy zostanie zmieniony rozmiar opony
• Gdy ciśnienie w ogumieniu zostało zmienione, np. w celu przystosowania do innej prędkości podróżnej lub obciążenia samochodu itd.

Podczas kalibracji układu aktualne ciśnienie w oponie zostaje zapami ętane jako wzorcowe.

Sposób postępowania przy kalibracji układu monitorowania ciśnienia w ogumieniu

1. Zaparkować samochód w bezpiecznym miejscu i wyłącznik zapłonu przełączyć w pozycję "LOCK" (wersje z mechanicznym kluczykiem) lub przyciskiem rozruchu wybrać stan wyłączony (wersje z elektronicznym kluczykiem).

   Kalibracja nie jest możliwa, gdy samochód się porusza.

2. Doprowadzić ciśnienie we wszystkich oponach do prawidłowej wartości dla zimnego ogumienia. Istotne jest, aby ciśnienie w ogumieniu było prawidłowe, ponieważ układ monitorowania ciśnienia w ogumieniu przyjmie aktualny stan jako wzorcowy.
3. Wyłącznik zapłonu przełączyć w pozycję "ON" (wersje z mechanicznym kluczykiem) lub przyciskiem rozruchu wybrać stan IGNITION ON (wersje z elektronicznym kluczykiem).

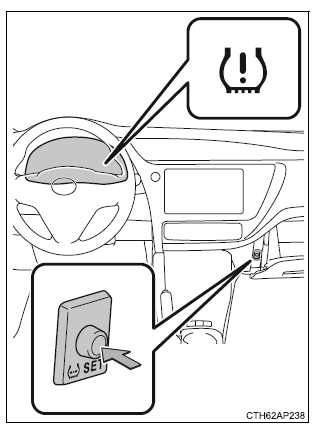

4. Otworzyć schowek w desce rozdzielczej. Przytrzymać wciśnięty przycisk zerowania układu, aż trzykrotnie mignie lampka ostrzegawcza ciśnienia w ogumieniu.

5. Wersje z mechanicznym kluczykiem: Odczekać kilka minut, pozostawiając wyłącznik zapłonu w pozycji "ON", a następnie wyłącznik zapłonu przełączyć w pozycję "ACC" lub "LOCK".

   Wersje z elektronicznym kluczykiem: Odczekać kilka minut, pozostawiając wybrany stan IGNITION ON, a następnie przyciskiem rozruchu wybrać stan wyłączony.

Zarejestrowanie kodów identyfikacyjnych

Zawory z czujnikami ciśnienia i przekaśnikami sygnału mają indywidualne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest zarejestrowanie kodu czujnika i przekaśnika sygnału.

Czynność tę należy zlecić autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi.

Kiedy należy wymienić opony

Opony należy wymienić, gdy:

• Wskaśnik zużycia bieżnika widoczny jest na oponie.
• Pojawią się przecięcia, rozwarstwienia lub pęknięcia na tyle głębokie, że widoczna staje się tkanina osnowy, a także wybrzuszenia, które są oznaką wewnętrznych uszkodzeń.
• Opona nie trzyma ciśnienia lub z powodu wielkości bądś umiejscowienia przecięcia lub innego uszkodzenia nie można jej naprawić.

W razie wątpliwości należy zwrócić się do autoryzowanej stacji obsługi Toyoty lub innego specjalistycznego warsztatu.

Wymiana opon i obręczy kół (wersje z układem monitorowania ciśnienia w ogumieniu)

Jeżeli kody identyfikacyjne zaworów z czujnikami ciśnienia i przekaśnikami sygnału nie są zarejestrowane, układ monitorowania ciśnienia w ogumieniu nie będzie funkcjonował prawidłowo. Po około 10 minutach jazdy zacznie migać lampka ostrzegawcza ciśnienia w ogumieniu, a po upływie 1 minuty zaświeci się na stałe, sygnalizując usterkę.

Trwałość opony

Każda opona mająca więcej niż 6 lat wymaga sprawdzenia przez wykwalifikowanego mechanika, nawet gdy nie nosi żadnych widocznych śladów uszkodzeń.

Regularna kontrola ciśnienia w ogumieniu (wersje z układem monitorowania ciśnienia w ogumieniu)

Układ monitorowania ciśnienia w ogumieniu nie zwalnia z konieczności regularnego sprawdzania ciśnienia w ogumieniu za pomocą manometru. Kontrola taka powinna być elementem rutynowych czynności sprawdzających stan techniczny samochodu.

Opony niskoprofilowe (wersje wyposażone w opony 17-calowe)

W porównaniu ze standardowymi oponami opony niskoprofilowe zużywają się szybciej i mają mniejszą przyczepność na oblodzonej lub pokrytej śniegiem nawierzchni. Na tego typu nawierzchni należy używać opon zimowych lub łańcuchów przeciwpoślizgowych* i jechać ostrożnie, dostosowując prędkość do warunków drogowych i pogodowych.

*: Nie wolno zakładać łańcuchów przeciwpoślizgowych na opony 225/45R17.

Gdy głębokość bieżnika opony zimowej jest mniejsza niż 4 mm

Taka opona zimowa traci swą skuteczność.

Sytuacje, w których układ monitorowania ciśnienia w ogumieniu może nie działać prawidłowo (wersje z układem monitorowania ciśnienia w ogumieniu)

W opisanych poniżej sytuacjach układ monitorowania ciśnienia w ogumieniu może nie działać prawidłowo.

• Gdy założone są nieoryginalne obręcze kół.
• Gdy założona jest niefabryczna opona.
• Gdy założona jest opona o nieprawidłowym rozmiarze.
• Gdy na koła założone są np. łańcuchy.
• Gdy koła są zamocowane nakrętkami antykradzieżowymi.
• Gdy założona jest opona typu run-flat.
• Gdy na szyby nałożona jest folia przyciemniająca, która tłumi fale radiowe.
• Gdy samochód pokryty jest śniegiem lub lodem w szczególności w okolicy kół i wnęk kół.
• Gdy ciśnienie w ogumieniu jest znacznie powyżej prawidłowej wartości.
• Gdy używane są opony niewyposażone w zawory z czujnikami ciśnienia i przekaśniki sygnału.
• Jeżeli kody identyfikacyjne zaworów z czujnikami ciśnienia i przekaśników nie są zarejestrowane w pamięci jednostki sterującej układu monitorowania.

W opisanych poniżej sytuacjach może ulec obniżeniu sprawność działania układu monitorowania ciśnienia w ogumieniu:

• W pobliżu obiektów emitujących silne pola elektromagnetyczne, takich jak wieże telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe, duże ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobą przenośnych urządzeń łączności w rodzaju radiotelefonów, telefonów komórkowych, bezprzewodowych telefonów stacjonarnych lub innych tego typu urządzeń.

W zaparkowanym samochodzie sygnalizacja ostrzegawcza może być uruchamiana i przerywana z opóśnieniem.

Gdy ciśnienie w oponie gwałtownie spadnie, np. wskutek jej rozerwania, sygnalizacja ostrzegawcza może nie zadziałać.

Kalibracja układu (wersje z układem monitorowania ciśnienia w ogumieniu)

• Po skorygowaniu ciśnienia w oponach konieczne jest przeprowadzenie kalibracji układu monitorowania ciśnienia w ogumieniu. Zarówno przy kalibracji, jak i korygowaniu ciśnienia opony powinny być zimne.
• W razie przypadkowego przełączenia wyłącznika zapłonu w pozycję "LOCK" (wersje z mechanicznym kluczykiem) lub wybrania przyciskiem rozruchu stanu wyłączonego (wersje z elektronicznym kluczykiem) w trakcie trwającej kalibracji nie ma potrzeby ponownego naciskania przycisku zerowania, ponieważ kalibracja zostanie automatycznie wznowiona przy ponownym uruchamianiu silnika z chwilą przełączenia wyłącznika zapłonu w pozycję "ON" (wersje z mechanicznym kluczykiem) lub wybrania przyciskiem rozruchu stanu IGNITION ON (wersje z elektronicznym kluczykiem).
• W razie przypadkowego naciśnięcia przycisku zerowania i niepotrzebnego uruchomienia kalibracji należy ciśnienie w zimnym ogumieniu doprowadzić do prawidłowej wartości i ponownie przeprowadzić kalibrację.

Sygnalizacja ostrzegawcza układu monitorowania ciśnienia w ogumieniu (wersje z układem monitorowania ciśnienia w ogumieniu)

Sygnalizacja ostrzegawcza układu monitorowania ciśnienia w ogumieniu działa zależnie od warunków jazdy. Dlatego może zostać uruchomiona, mimo że ciśnienie nie spadło poniżej określonego poziomu bądś w sytuacji, gdy ciśnienie będzie wyższe od tego, przy którym układ został skalibrowany.

W razie niepoprawnego zakończenia procesu kalibracji układu monitorowania ciśnienia w ogumieniu (wersje z układem monitorowania ciśnienia w ogumieniu)

Proces kalibracji nie powinien trwać dłużej niż kilka minut. Jednak w wyszczególnionych poniżej przypadkach proces wprowadzania do pamięci układu wartości ciśnienia w oponach zakończy się niepomyślnie i układ nie będzie prawidłowo funkcjonował. Jeżeli wielokrotne próby kalibracji zakończą się niepowodzeniem, należy niezwłocznie zlecić autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.

• Gdy naciśnięcie przycisku zerowania układu monitorowania ciśnienia w ogumieniu nie powoduje 3-krotnego mignięcia lampki ostrzegawczej ciśnienia w ogumieniu
• Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji układu monitorowania ciśnienia w ogumieniu, zacznie migać lampka ostrzegawcza ciśnienia w ogumieniu, a po upływie 1 minuty zaświeci się na stałe.

Zarejestrowanie kodów identyfikacyjnych (wersje z układem monitorowania ciśnienia w ogumieniu)

Kody identyfikacyjne zaworów z czujnikami ciśnienia i przekaśnikami sygnału w oponach mogą być rejestrowane dla dwóch zestawów kół.

Nie ma w związku z tym potrzeby rejestrowania kodów identyfikacyjnych po wymianie opon letnich na opony zimowe, jeżeli wcześniej zostały już zarejestrowane kody identyfikacyjne dla obu rodzajów opon: letnich i zimowych.

Aby uzyskać szczegółowe informacje na temat zmiany kodów identyfikacyjnych, należy skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem.

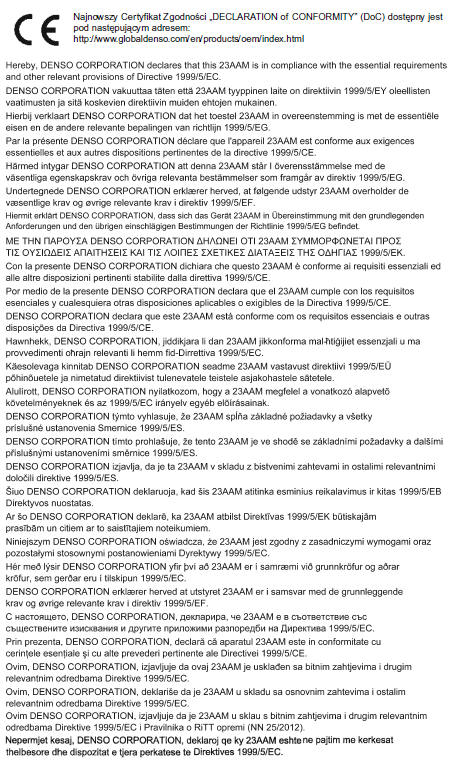

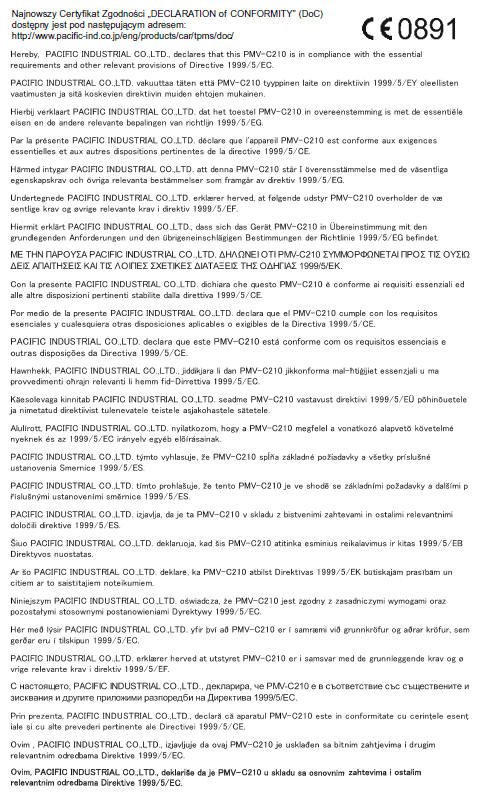

Certyfikaty dotyczące układu monitorowania ciśnienia w ogumieniu

Zalecenia dotyczące sprawdzania lub wymiany opon

W celu uniknięcia wypadku należy przestrzegać niżej podanych zaleceń.

Nieprzestrzeganie ich grozi uszkodzeniem elementów układu napędowego i niebezpieczną zmianą własności jezdnych samochodu, co stwarza ryzyko spowodowania wypadku, w wyniku którego może dojść do śmierci lub poważnych obrażeń ciała.

• Nie wolno zakładać opon różnych producentów, niejednakowego rodzaju, o niejednakowym bieżniku lub stopniu jego zużycia.
• Nie wolno zakładać opon o rozmiarze innym niż zalecany przez Toyotę.
• Nie wolno mieszać różnych rodzajów opon: radialnych, opasanych lub diagonalnych.
• Nie wolno mieszać opon letnich, całosezonowych i zimowych.
• Nie zakładać opon pochodzących z innych pojazdów.

  Nie należy używać opon niewiadomego pochodzenia.

• Wersje z dojazdowym kołem zapasowym: Nie wolno holować tym samochodem, jeżeli zamontowane jest dojazdowe koło zapasowe.

Kalibracja układu monitorowania ciśnienia w ogumieniu (wersje z układem monitorowania ciśnienia w ogumieniu)

Nie należy naciskać przycisku zerowania układu bez uprzedniego sprawdzenia i doprowadzenia do prawidłowej wartości ciśnienia w oponach.

W przeciwnym wypadku lampka ostrzegawcza ciśnienia w ogumieniu może reagować w sposób nieprawidłowy, nie sygnalizując spadku ciśnienia lub może zaświecić się mimo jego prawidłowej wartości.

Naprawa bądś wymiana opon, kół, zaworów z czujnikami ciśnienia i przekaśnikami sygnału oraz osłon na zawory opony (wersje z układem monitorowania ciśnienia w ogumieniu)

• Wymianę obręczy kół, opon lub zaworów z czujnikami ciśnienia i przekaśnikami sygnału należy zlecać autoryzowanej stacji obsługi Toyoty lub innemu specjalistycznemu warsztatowi, ponieważ przy tej czynności istnieje ryzyko uszkodzenia zaworów z czujnikami ciśnienia i przekaśników sygnału.
• Należy pamiętać o założeniu osłon na zawory opony. Zaniechanie założenia osłon na zawory opony grozi wnikaniem wody i w efekcie zakleszczeniem zaworów.
• Do wymiany osłon na zawory opony należy stosować osłony o właściwym rozmiarze. Niewłaściwa osłona może się zablokować.

Aby uniknąć uszkodzenia czujników ciśnienia i przekaśników sygnału (wersje z układem monitorowania ciśnienia w ogumieniu)

Użycie do awaryjnej naprawy przebicia opony płynnego środka uszczelniającego może skutkować nieprawidłowym działaniem zaworu z czujnikiem ciśnienia i przekaśnikiem sygnału. W przypadku użycia środka uszczelniającego należy jak najszybciej skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem. Po użyciu środka uszczelniającego należy podczas wymiany opony pamiętać o wymianie czujnika ciśnienia i przekaśnika sygnału.

Jazda po drogach o złej nawierzchni

Na drogach nieutwardzonych bądś z uszkodzeniami nawierzchni należy zachować szczególną ostrożność.

W takich warunkach może dojść do spadku ciśnienia w ogumieniu, co ograniczy jego możliwości amortyzacji wstrząsów. Ponadto na tego typu nawierzchniach istnieje ryzyko uszkodzenia opon i obręczy kół oraz podwozia samochodu.

Opony niskoprofilowe (wersje wyposażone w opony 17-calowe)

Niskoprofilowe opony zwiększają prawdopodobieństwo odkształcenia obrę- czy koła na skutek uderzeń pochodzących od nawierzchni drogi. Dlatego należy przestrzegać następujących zaleceń:

• Należy bezwzględnie utrzymywać prawidłowe ciśnienie w ogumieniu.

  Zbyt niskie ciśnienie w oponie grozi jej poważniejszym uszkodzeniem.

• Unikać przejeżdżania przez wyrwy i nierówności w nawierzchni, najeż- dżania na krawężniki i inne przeszkody. Nieprzestrzeganie tego zalecenia grozi poważnym uszkodzeniem opon i kół.

W razie spadku ciśnienia w oponie podczas jazdy

Natychmiast przerwać jazdę, aby nie dopuścić do zniszczenia opony i/lub obręczy koła.
