Seat Leon: Wskazania na wyświetlaczu i jampki tablicy rozdzielczej

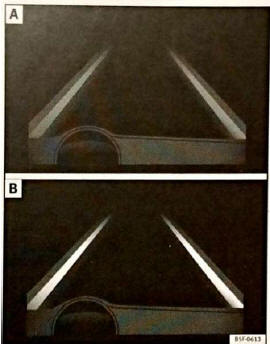

Rys. 206 Na tablicy rozdzielczej: Wskazanie na wyświetlaczu systemu nadzoru pasa (przykład 1)

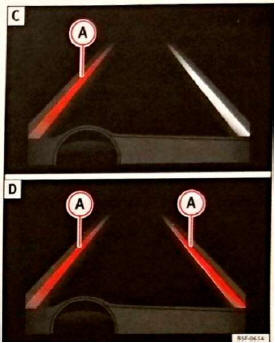

Rys. 207 Na wyświetlaczu tablicy rozdzielczej: Wskazanie na wyświetlaczu systemu nadzoru pasa (przykład 2)

Wyświetlanie stanu

• System jest aktywny, ale nie jest dostępny, ponieważ nie osiągnięto minimalnej prędkości, lub linie pasa nie zostały rozpoznane rys. 206 A
• System jest aktywny i dostępny, obydwie linie pasa zostały rozpoznane W tym momencie kąt skrętu nie jest korygowany rys. 206 B
• System w użyciu, podświetlona linia (X) wskazuje ryzyko nieumyślnego przekroczenia linii pasa i następuje korekta do właściwego kata rys. 207 C
• Dw ie linie (A) zapalają się równocześnie w momencie rozpoznania obydwu linii pasa zaś funkcja Asystenta pasa jest aktywna rys. 207 D

Lampki kontrolne

Migają lub zapalają się na żółto:
Asystent pasa jest aktywny, ale nie jest dostępny.

System nie może dokładnie rozpoznać pasa Zob.

strona 22" system nadzoru pasa nie jest dostępny !3~dśs Kontrolna zapala się na żółto).

Migają lub zapalają się na
zielono:

System nadzoru pasa jest aktywny i dostępny

UWAGA

Należy przestrzegać zaleceń dotyczących bezpieczeństwa  A zob Lampki ostrzegawcze i kontrolne na stronie 120.
