Toyota Auris: Komora silnikowa

Toyota Auris –> Obsługa techniczna i konserwacja –> Czynnoźci serwisowe do wykonania we własnym zakresie –> Komora silnikowa

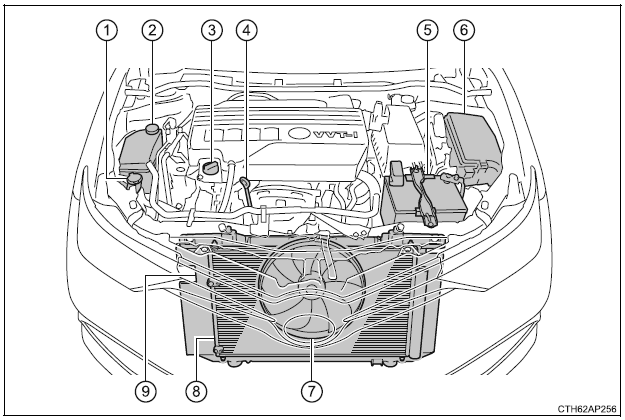

Silnik 1NR-FE

Silnik 1NR-FE


  1. Zbiornik płynu do spryskiwaczy
  2. Zbiornik wyrównawczy w układzie chłodzenia silnika
  3. Korek wlewu oleju do silnika
  4. Miarka poziomu oleju silnikowego
  5. Akumulator
  6. Skrzynka bezpieczników
  7. Elektryczny wentylator chłodnicy
  8. Skraplacz
  9. Chłodnica silnika

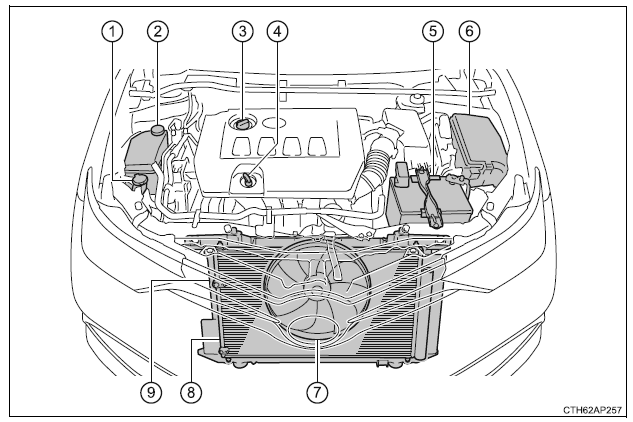

Silnik 1ZR-FAE

Silnik 1ZR-FAE


  1. Zbiornik płynu do spryskiwaczy
  2. Zbiornik wyrównawczy w układzie chłodzenia silnika
  3. Korek wlewu oleju do silnika
  4. Miarka poziomu oleju silnikowego
  5. Akumulator
  6. Skrzynka bezpieczników
  7. Elektryczny wentylator chłodnicy
  8. Skraplacz
  9. Chłodnica silnika

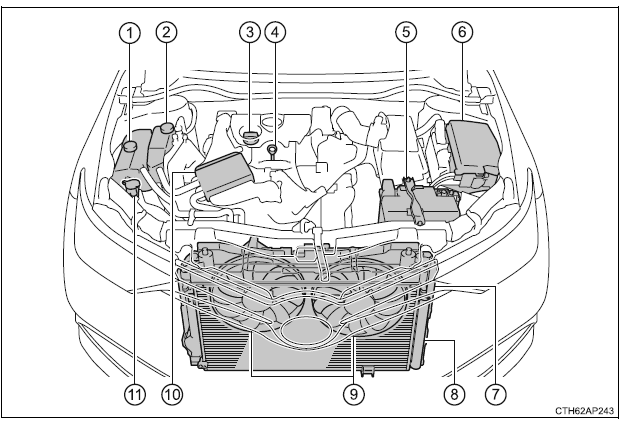

Silnik 8NR-FTS

Silnik 8NR-FTS


  1. Zbiornik wyrównawczy w układzie chłodzenia silnika
  2. Zbiornik wyrównawczy w układzie chłodnicy powietrza doładowującego
  3. Korek wlewu oleju do silnika
  4. Miarka poziomu oleju silnikowego
  5. Akumulator
  6. Skrzynka bezpieczników
  7. Chłodnica silnika
  8. Skraplacz
  9. Elektryczne wentylatory chłodnicy
  10. Chłodnica powietrza doładowującego
  11. Zbiornik płynu do spryskiwaczy

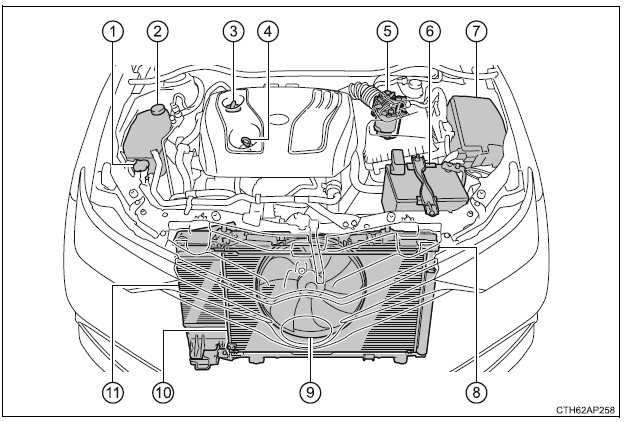

Silnik 1ND-TV

Silnik 1ND-TV


  1. Zbiornik płynu do spryskiwaczy
  2. Zbiornik wyrównawczy w układzie chłodzenia silnika
  3. Korek wlewu oleju do silnika
  4. Miarka poziomu oleju silnikowego
  5. Filtr paliwa
  6. Akumulator
  7. Skrzynka bezpieczników
  8. Chłodnica silnika
  9. Elektryczny wentylator chłodnicy
  10. Skraplacz
  11. Chłodnica powietrza doładowującego

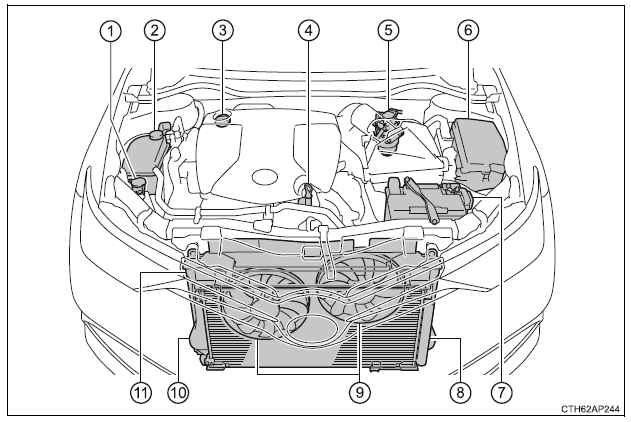

Silnik 1WW

Silnik 1WW


  1. Zbiornik płynu do spryskiwaczy
  2. Zbiornik wyrównawczy w układzie chłodzenia silnika
  3. Korek wlewu oleju do silnika
  4. Miarka poziomu oleju silnikowego
  5. Filtr paliwa
  6. Skrzynka bezpieczników
  7. Akumulator
  8. Skraplacz
  9. Elektryczne wentylatory chłodnicy
  10. Chłodnica powietrza doładowującego
  11. Chłodnica silnika
